Tepelné čerpadlo monoblok, nebo split: v čem je rozdíl

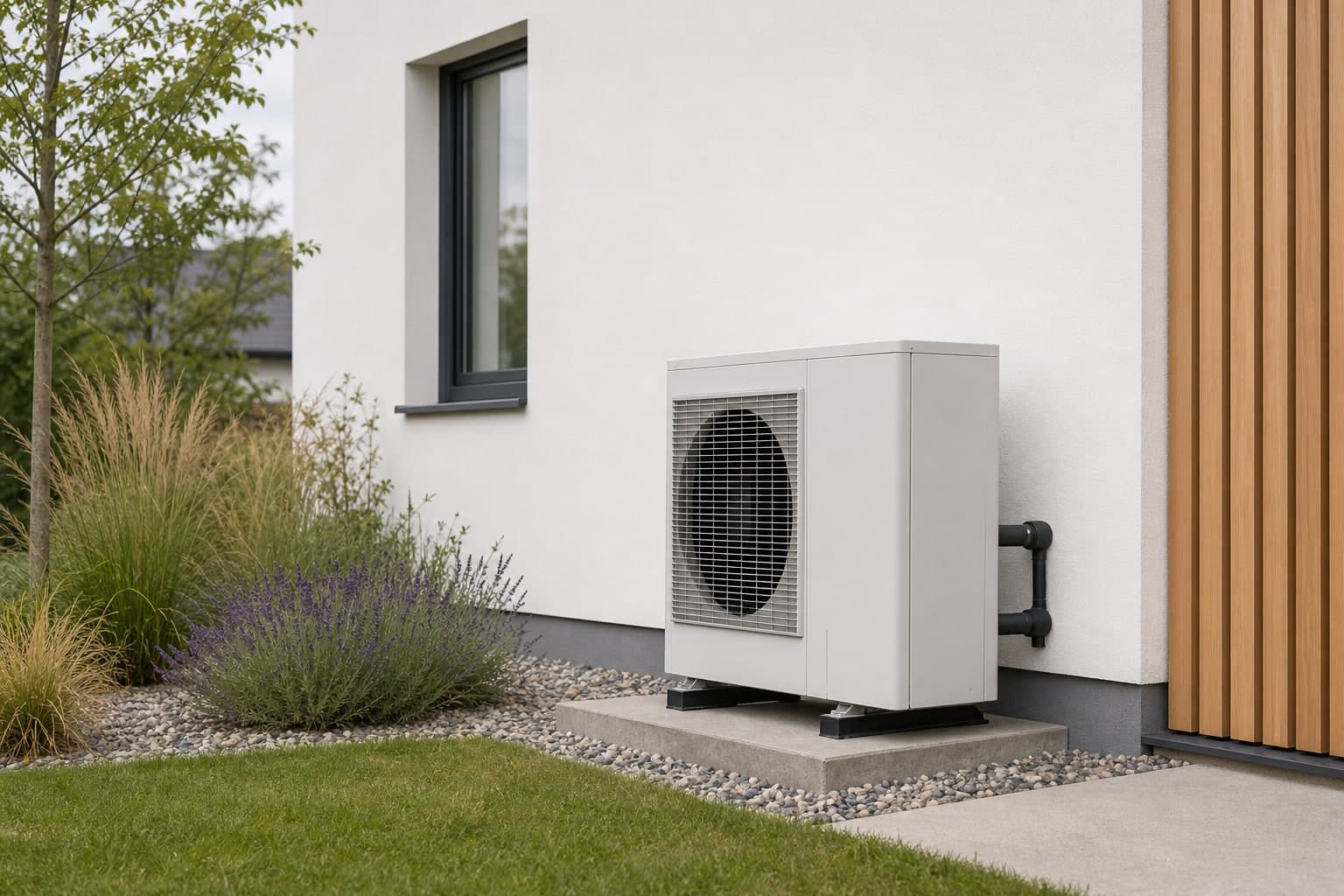

U tepelného čerpadla vzduch–voda existují dvě běžná provedení: monoblok a split. Obě získávají teplo z venkovního vzduchu a využívají ho k vytápění domu nebo ohřevu vody. Rozdíl je především v tom, kde se teplo předává topné vodě a jaké potrubí vede mezi venkovní jednotkou a domem.

Tepelná čerpadla vzduch-voda v katalogu

1. Co znamená monoblok?

U monobloku je celý chladivový okruh sestavený ve venkovní jednotce. Uvnitř ní se získané teplo předává přímo topné vodě.

Z domu tedy vede potrubí s vodou do venkovní jednotky. Čerpadlo vodu ohřeje a ta se druhým potrubím vrací do domu, kde předává teplo podlahovému vytápění, radiátorům nebo přes výměník zásobníku teplé vody.

Příklad: Venkovní jednotka stojí vedle domu. Mezi ní a technickou místností vedou dvě izolované trubky – jednou proudí voda k ohřátí, druhou se vrací ohřátá.

Uvnitř domu mohou být další součásti, například oběhové čerpadlo, regulace, zásobník nebo vnitřní hydraulický modul. Monoblok tedy neznamená, že uvnitř domu nebude žádné zařízení.

2. Co znamená split?

U splitu je chladivový okruh rozdělený mezi venkovní a vnitřní jednotku. Obě části propojuje potrubí s chladivem.

Venkovní jednotka získává teplo ze vzduchu a prostřednictvím chladiva ho přenáší do vnitřní jednotky. Teprve uvnitř domu se toto teplo předává topné vodě, která následně proudí do vytápění.

Příklad: Venkovní jednotka stojí vedle domu a v technické místnosti je vnitřní jednotka. Mezi nimi vedou dvě měděné trubky s chladivem. Rozvody topné vody jsou připojené až k vnitřní jednotce.

Chladivo je speciální pracovní látka, která přenáší teplo. Nemíchá se s topnou ani užitkovou vodou – teplo předává přes výměník.

3. Proč se u monobloku řeší zamrznutí?

Protože topná voda proudí také venku, musí být venkovní část vodního okruhu chráněna před mrazem. Za běžného provozu ochranu zajišťuje navržený systém, problém ale může nastat například při delším výpadku elektřiny v silných mrazech.

Podle konkrétního zařízení se používá vhodná nemrznoucí směs, oddělený okruh nebo jiné řešení předepsané výrobcem. Samotná izolace potrubí při dlouhodobém odstavení zamrznutí nezabrání.

U splitu v propojení mezi jednotkami topná voda neproudí, takže tento konkrétní problém odpadá. I jeho instalace ale musí respektovat podmínky výrobce.

4. Jaký je rozdíl při montáži?

U monobloku se na místě běžně propojují vodní rozvody. Chladivový okruh je sestavený z výroby a při standardní montáži se neotevírá. Důležité je správně navrhnout potrubí, jeho izolaci, průtok vody a ochranu proti zamrznutí.

U splitu se na místě propojuje chladivové potrubí. Technik musí zajistit jeho správnou montáž, těsnost a přípravu před spuštěním. Tyto práce vyžadují příslušnou odbornou kvalifikaci.

U obou provedení je potřeba také správné elektrické připojení, napojení na vytápění, nastavení regulace a odzkoušení.

5. Je některá varianta úspornější nebo tišší?

Samotné označení monoblok nebo split to neurčuje. Spotřeba závisí především na konkrétním modelu, správném výkonu, požadované teplotě topné vody a kvalitě návrhu i nastavení.

Podobně je to s hlučností. U obou variant bývá venku ventilátor a kompresor. Rozhoduje proto konkrétní zařízení, jeho umístění a způsob upevnění.

6. Přehled hlavních rozdílů

Jak celá realizace probíhá od první návštěvy až po předání, popisuje stránka Montáž tepelného čerpadla.
